Prisvinnende produkt

Monolight (tidligere SkyVision fra Vitral)

Spesialproduserte overlys med plant glass i én enhet, som leder dagslys til bestemte områder av en bygning.

Velegnet til:

  • Flate og skrå tak fra 0°; opp til 15°;
  • Anbefalt minste monteringshelning på 3°;
  • Flatt takmateriale
  • Åpningsareal opp til 4 m²

Viktigste fordeler:

  • Maksimalt dagslys gjennom taket uten at forstyrrende innramming er synlig nedenfra
  • Prefabrikert toppenhet og karm for rask montering
  • Fast eller opplukkbar løsning for komfortventilasjon
  • Skreddersydde løsninger – ideelle til renoveringsprojekter
Modulære glassplanlys, Monolight i K.B Hallen, Frederiksberg, Danmark
Se galleri
VELUX modulære glassplanlys har vunnet Red Dot Award, Product Design 2023. Monolight-løsningen vant Archiproducts Design Award 2022 i kategorien Building Shell. Les mer om prisene ved at klikke på logoene.

Relaterte dokumenter og lenker

Produktdetaljer

  • Oversikt

    Monolight er en spesiallaget overlys som kan forvandle et mørkt rom ved bruk av dagslys. På grunn av glasstoppkonstruksjonen maksimeres lysinnfallet. Dette betyr at lysarealet er lik hullet i taket. Monolight består av en toppenhet i glass og en trekarm og er tilgjengelig som fast eller komfortåpningsenhet.

    Monolight fast er en ikke åpningsbar enhetsløsning som gir dagslys gjennom taket og er en perfekt løsning der naturlig lys er viktig. For å få en fin finish kan innerforingen kobles til kjølen rett under glasset.

    Monolight opplukkbar er en optimal løsning på steder hvor lys og naturlig ventilasjon er nødvendig. En elegant og funksjonell løsning med en helintegrert kjedeaktuator skjult i trekarmen. For en ren finish kan innerforingen kobles til kjølen rett under glasset.

    Monolight tyverisikring
    Tilgjengelig som versjoner av Monolight fast og med åpningsventilasjon. Disse produktene er godkjent i henhold til EN 1627 og NEN 5096 Motstandsklasse 2. En dampsperre er forhåndsinstallert i rammen.

    Monolight Walk-on er et fast ensetende overlys egnet for private boliger og ideelt for hus som krever både naturlig lys og tilgang til taket. Med det herdede og laminerte glasset er overlyset designet for å være trygt å gå på, og kan legges til med 2-lags glass og en valgfri anti-skli funksjon. En dampsperre er forhåndsinstallert i rammen.

    Modulære glassplanlys har ti års garanti. Aktuatorer og andre elektriske komponenter som inngår i modulsystemet har tre års garanti.

    VELUX Commercial-spesialister kan tilby støtte under design, spesifikasjon og installasjon.

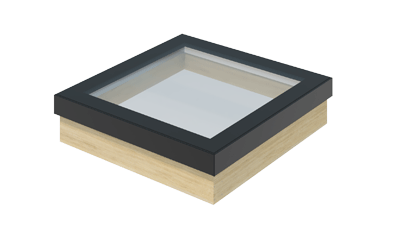

    Modulært flatt glass Monolight - faste moduler

    Monolight faste moduler

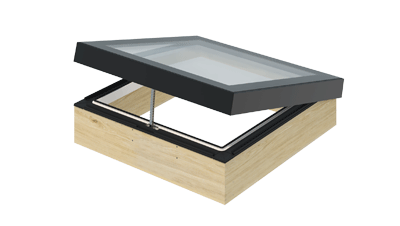

    Modulært flatt glass Monolight - åpningsbare moduler

    Monolight åpningsbare moduler

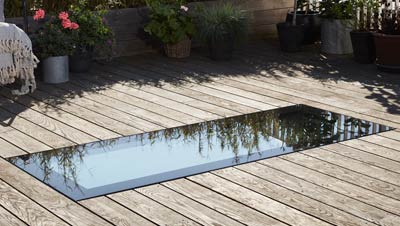

    Monolight Walk-on

    Monolight Walk-on

    Monolight Walk-on med valgfritt anti-skli-belegg

  • Detaljer

    Modulære Glassplanlys produseres off-site på vår fabrikk. De består av en toppenhet i glass og en ramme og finnes som faste eller komfortåpningsløsninger. Monolight Walk-on er kun tilgjengelig i en fast versjon. Trerammen leveres fra 150 mm opp til 600 mm avhengig av prosjektkrav.

    I standardversjonene er Monolight faste og med åpningsbart design og sertifisert som generasjon C.

    Monolight tyverisikret og Monolight Walk-on er designet og sertifisert som generasjon A.

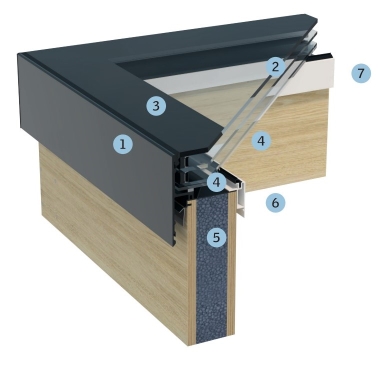

    Modulært flatt glass Monolight modulkonstruksjon
    Monolight modulkonstruksjon

    Konstruksjon av Walk-on glassplanlys

    Monolight tyverisikret modulkonstruksjon

    Monolight tyverisikret modulkonstruksjon

    Konstruksjon for Monolight-modul

    1. Aluminiumskarm (høyde varierer avhengig av rute)) – Sveisede hjørner og pulverlakkert aluminiumskarm med standardfarge grå.
    2. Isolerende glassenhet (IGU) – Tilgjengelig med to- og trelags glass, standard med LowE-belegg eller yderligere solbeskyttelse.
    3. Silketrykk – Silketrykket gir en flott finish og UV-beskyttelse til pakningene og den underliggende konstruksjonen.
    4. Doble pakninger – Toppakningen og pakningen på aluminiumsprofilen gir en vann- og lufttett konstruksjon.
    5. Ramme – 90° vinkel gir en rett forbindelse med innsiden. Sandwichkonstruksjonen i tre og EPS gir en stabil og godt isolert ramme med god isoleringsevne for hele produktet.
    6. Lysningsprofil – Denne multifunksjonelle delen er en tydelig innvendig del av produktet. Den gjør en sikker forbindelse med takkonstruksjonens dampsperre mulig. Det gjør det også lettere og mer intuitivt å få til en plan forbindelse mellom glass og gipsplater i himlingen under monteringen. Dampsperre og lysning skal leveres av eksterne leverandører. Profilene støtter også installasjon av valgfrie rullegardiner.
    7. Formonterte kabler til rullegardiner – Skjulte, formonterte kabler til en pen montering av VELUX rullegardiner.

    Konstruksjon av Monolight Walk-on og tyverisikret modul

    1. Aluminiumskarm (høyde varierer avhengig av rute) – Sveisede hjørner og pulverlakkert aluminiumsramme med standardfarge RAL 7043, glans 30.
    2. Isolerende glassenhet (IGU) – Tilgjengelig med to- og trelags glass, standard med LowE-belegg eller med ekstra solbeskyttelse.
      Walk-on:
      Utvendig trelags laminert glass: Spesiell walk-on glasskonstruksjon (EVA-folie) med trinn.
      Innvendig tolags laminert glass: (PVB-folie), mellomrommet mellom utvendig og innvendig glass er fylt med luft. Anti-skli-belegg kan velges som ekstrautstyr.
    3. Silketrykk – Silketrykket gir en flott finish og UV-beskyttelse til pakningene og den underliggende konstruksjonen.
    4. Doble pakninger – Pakningene på trekarmen gir en vanntett og lufttett konstruksjon.
    5. Innvendig utforing – 90° utforing definerer den innvendige delen av produktet og gir en god forbindelse til det innvendige.
    6. Utforingsrille – Gjør gipsplateforbindelsen enkel og intuitiv under montering.
    7. Isolerende mineralull – Isoleringsmateriale i rammen sikrer en god isoleringsevne for hele produktet.
    8. Dampsperre – Den forhåndsmonterte dampsperren sikrer enkel og sikker forbindelse til takkonstruksjonens dampsperre.
    9. Tyverisikret: Fast modul.
    10. Tyverisikret: Opplukkbar modul
  • Funksjon og størrelser
    Modulære glassplanlys i standardstørrelser kan også konfigureres, fremstilles og leveres i skreddersydde størrelser for spesifikke krav.

    Monolight Fast og opplukkbar er tilgjengelig i tyverisikrede versjoner som oppfyller EN 1627:2011 og NEN 5096-2012+A1:2015: Klasse 2 (RC 2).

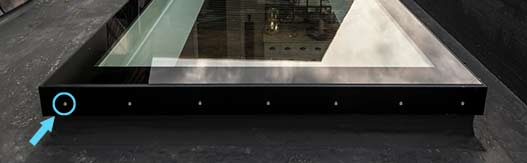

    Monolight tyverisikret

    Monolight tyverisikret. Sterkere feste av toppenheten til karm og tak

    Opplukkbare moduler

    I opplukkbare moduler er aktuatoren fullt integrert i trekarmen. Aktuatoren er ikke synlig innenfra når modulen er lukket, og det er dermed ingen visuell forskjell mellom faste og opplukkbare moduler.

    Kjedelengden er 260 mm som gir en åpning på cirka 190 mm. Opplukkbare moduler oppfyller kravene i den harmoniserte standarden EN 60335-2-103 (2015) – se kommentar nedenfor for referanse.

    En opplukkbar modul betjenes av enten en aktuator eller to synkroniserte aktuatorer avhengig av det innvendige lysåpningsmålet og modulbredden. Se oversikt over størrelser for ytterligere informasjon.

    Modulene styres av en egen Open System ± 24 V (OS ± 24 V).

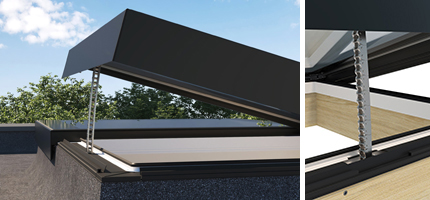

    Modulært flatt glass åpningsbar modul med kjede

    Monolight Walk-on

    Walk-on er designet til bruk i private boliger og er trygge å gå på. De kan installeres med tolags ruter og et valgfritt anti-skli-belegg.

    Modulære Glassplanlys walk-on som er trygge å gå på, er bare beregnet for lett bruk i boliger eller næringsbygg. De er ikke begrenset til montering i industribygg eller andre offentlige/private bygninger der kjøring eller bruk av rensemidler, vaskemidler eller andre kjemikalier benyttes.

    Monolight Walk-on glassplanlys

    Størrelser

    Se størrelsesmuligheter for faste og opplukkbare moduler.
    Gå til størrelsesoversikt
    VELUX komfortventilerende overlysmoduler oppfyller kravene i den harmoniserte standarden EN 60335-2-103 (2015).
    Komfortventilerende overlysmoduler kan derfor bygges inn innenfor rekkevidde, dvs. under 2,5 meter over gulvnivå (innvendig) og terrenghøyde (utvendig).
    Det anbefales å følge nasjonal lovgivning og vurdere om den planlagte spesifikke bruken av bygningen krever ytterligere sikkerhetsforanstaltninger som håndverkeren/brukeren skal bruke for å forhindre alvorlige skader.
  • Ruter

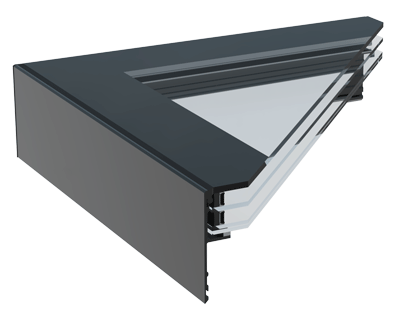

    Modulært flatt glass glaskonstruksjon

    Modulært flatt glass enhet

    Modulære glassplanlys leveres med to- eller trelags lavenergiruter med følgende funksjoner:

    • Isolert glass (Ug-verdier ned til 0,5 W/m²K). Eksklusivt for Walk-on er det mulig å få en to-lags glassløsning med Ug-verdier på 1,3 W/m²K).
    • Herdet ytterglass. For walk-on, herdet og trelags laminert glass med trinn
    • Laminert innvendig sikkerhetsglass. Klasse P4A for tyverisikringsglass.
    • Avstandsprofil ved varm kant (beskytter isolasjonsegenskaper over tid og minimerer risikoen for kondens i kantene av traseen)
    • Solbeskyttende belegg (valgfritt)
    • Mulighet for anti-skli belegg for Walk-on
    • Ruten er limt inn i aluminiumskarmen med UV-bestandig silikon
    • Ruten har et 115 mm svart silketrykk langs kanten (50 mm på bjelkesiden) av takvinduet, som forhindrer termisk brudd
